Задача 0614t

Схему задачи 1.2 своего варианта представить как Т-схему пассивного четырехполюсника. С этой целью все источники ЭДС в схеме закоротить, а левую (первую) и правую (третью) ветви разомкнуть. Разомкнутые зажимы левой ветви обозначить 1—1' и считать их входными, а разомкнутые зажимы правой ветви обозначить 2—2' и считать их выходными. Сопротивления левой ветви обозначить Z₁, средней — Z₃, правой — Z₂. Для полученной схемы составить уравнения четырехполюсника в одной из матричных форм записи (A, Y, Z, H, G). Записать формулы для элементов матриц сначала в общем виде, а затем в числовом.

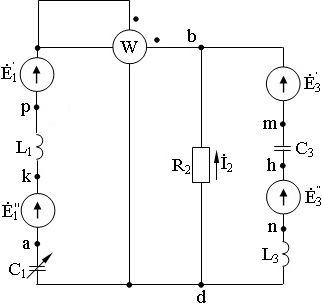

Схема к задаче 1.2.

Параметры схемы:
L₁ = 1,04мГн=0,00104Гн
L₃ = 2,64мГн=0,00264Гн
С₁ = 0,76мкФ= 0,76#&183;10^?6Ф
С₃ = 3,23
R₂ = 65 Ом
f = 2600 Гц

Решение

---

Задача 0615t

Схему задачи 1.2 своего варианта представить как Т-схему пассивного четырехполюсника. С этой целью все источники ЭДС в схеме закоротить, а левую (первую) и правую (третью) ветви разомкнуть. Разомкнутые зажимы левой ветви обозначить 1—1' и считать их входными, а разомкнутые зажимы правой ветви обозначить 2—2' и считать их выходными. Сопротивления левой ветви обозначить Z₁, средней — Z₃, правой — Z₂. Для полученной схемы составить уравнения четырехполюсника в одной из матричных форм записи (A, Y, Z, H, G). Записать формулы для элементов матриц сначала в общем виде, а затем в числовом.
Схема к задаче 1.2.

Параметры схемы:
L₁ = 20,8мГн=0,0208Гн
L₃ = 2,94мГн=0,00294Гн
С₁ = 1,51мкФ= 1,51#&183;10^?6Ф
С₃ = ∞
R₂ = 65 Ом
f = 1300 Гц

Решение

---
