Задача 0614t
Схему задачи 1.2 своего варианта представить как Т-схему пассивного четырехполюсника. С этой целью все источники ЭДС в схеме закоротить, а левую (первую) и правую (третью) ветви разомкнуть. Разомкнутые зажимы левой ветви обозначить 1—1' и считать их входными, а разомкнутые зажимы правой ветви обозначить 2—2' и считать их выходными. Сопротивления левой ветви обозначить Z
1
, средней — Z
3
, правой — Z
2
. Для полученной схемы составить уравнения четырехполюсника в одной из матричных форм записи (A, Y, Z, H, G). Записать формулы для элементов матриц сначала в общем виде, а затем в числовом.
Схема к задаче 1.2.
Параметры схемы:
L
1
= 1,04мГн=0,00104Гн
L
3
= 2,64мГн=0,00264Гн
С
1
= 0,76мкФ= 0,76#&183;10
−6
Ф
С
3
= 3,23
R
2
= 65 Ом
f = 2600 Гц

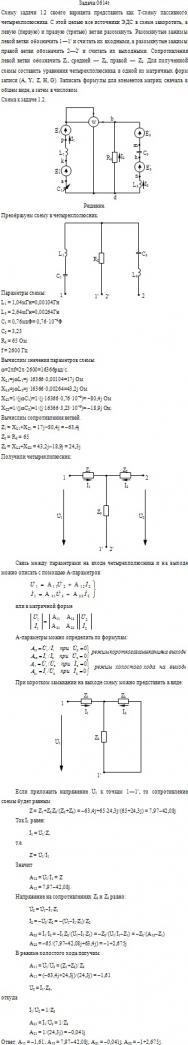

Макет решения задачи 0614t
Ответ:
A
11
= –1,61; А
12
= 7,97–42,08j; А
21
= –0,041j; A
22
= –1+2,675j
