Задача 0291g

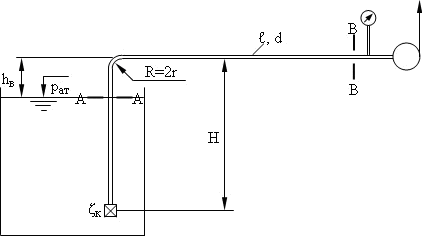

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — бензин
Q = 1,2л/c = 0,0012м³/c
Н = 3м
l = 12м
Δ_е = 0,06мм = 0,00006
р_l = 78,2кПа = 78200Па
d = 32мм = 0,032м
Ζ_к = 6
t = 20?C

Решение

---

Задача 0292g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — керосин Т-1
Q = 1,4л/c = 0,0014м³/c
Н = 3,3м
l = 12,8м
Δ_е = 0,07мм = 0,00007
р_l = 72кПа = 72000Па
d = 40мм = 0,04м
Ζ_к = 6,4
t = 20?C

Решение

---

Задача 0293g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — диз. топливо
Q = 1,7л/c = 0,0017м³/c
Н = 5,7м
l = 13,2м
Δ_е = 0,12мм = 0,00012
р_l = 68кПа = 68000Па
d = 50мм = 0,05м
Ζ_к = 7
t = 20?C

Решение

---

Задача 0294g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — вода
Q = 2,3л/c = 0,0023м³/c
Н = 7,1м
l = 14м
Δ_е = 0,03мм = 0,00003
р_l = 63кПа = 63000Па
d = 32мм = 0,032м
Ζ_к = 7,2
t = 20?C

Решение

---

Задача 0295g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — бензин
Q = 2,6л/c = 0,0026м³/c
Н = 2,8м
l = 12,6м
Δ_е = 0,05мм = 0,00005
р_l = 66,2кПа = 66200Па
d = 50мм = 0,05м
Ζ_к = 6,8
t = 20?C

Решение

---

Задача 0296g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — диз. топливо
Q = 3,1л/c = 0,0031м³/c
Н = 3,2м
l = 13,3м
Δ_е = 0,06мм = 0,00006
р_l = 69кПа = 69000Па
d = 40мм = 0,04м
Ζ_к = 6,6
t = 20?C

Решение

---

Задача 0297g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — нефть
Q = 3,4л/c = 0,0034м³/c
Н = 4,6м
l = 13,7м
Δ_е = 0,07мм = 0,00007
р_l = 73кПа = 73000Па
d = 50мм = 0,05м
Ζ_к = 6,5
t = 20?C

Решение

---

Задача 0298g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — керосин Т-2
Q = 1,9л/c = 0,0019м³/c
Н = 4,8м
l = 14,1м
Δ_е = 0,12мм = 0,00012
р_l = 75,6кПа = 75600Па
d = 40мм = 0,04м
Ζ_к = 7,4
t = 20?C

Решение

---

Задача 0299g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — нефть
Q = 2,1л/c = 0,0021м³/c
Н = 5м
l = 14,8м
Δ_е = 0,045мм = 0,000045
р_l = 79кПа = 79000Па
d = 32мм = 0,032м
Ζ_к = 7,7
t = 20?C

Решение

---

Задача 0300g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — вода
Q = 2,7л/c = 0,0027м³/c
Н = 4,5м
l = 14,7м
Δ_е = 0,07мм = 0,00007
р_l = 67кПа = 67000Па
d = 40мм = 0,04м
Ζ_к = 7,9
t = 20?C

Решение

---

Задача 0315g

Центробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.

Ж — бензин
Q = 2,9л/c = 0,0029м³/c
Н = 5,2м
l = 14,3м
Δ_е = 0,06мм = 0,00006
р_l = 80кПа = 80000Па
d = 50мм = 0,05м
Ζ_к = 7,6
t = 20?C

Решение

---
