Задача 0296g

Гидравлика

Задача 0296gЦентробежный насос, перекачивающий жидкость при температуре 20?С, развивает подачу Q. Определить допустимую высоту всасывания h_в, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δ_е, коэффициент сопротивления обратного клапана Ζ_к, а показания вакуумметра на превышали р_l.
Необходимо построить пьезометрическую и напорную линии.
Схема с центробежном насосом

Ж — диз. топливо
Q = 3,1л/c = 0,0031м³/c
Н = 3,2м
l = 13,3м
Δ_е = 0,06мм = 0,00006
р_l = 69кПа = 69000Па
d = 40мм = 0,04м
Ζ_к = 6,6
t = 20?C

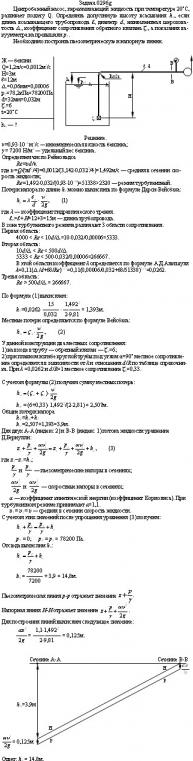

Макет решения задачи 0296g Макет - это уменьшенное изображение решения задачи

Ответ:h_в = 19,5м

Формат файла с решением:doc

Цена:90 руб.
