Задача 0041g

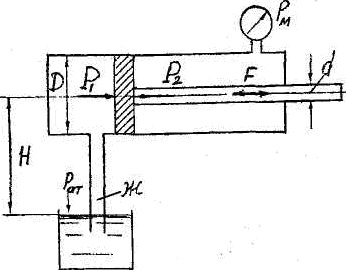

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 8110 Н/м² — удельный вес керосина
р_м = 0,08 МПа = 0,08·10⁶ Па
Н = 2 м
D = 200 мм = 0,2 м
d = 100 мм = 0,1 м

Решение

---

Задача 0042g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 7300 Н/м³ — удельный вес бензина
р_м = 0,06 МПа = 0,06·10⁶ Па
Н = 3 м
D = 300 мм = 0,3 м
d = 140 мм = 0,14 м

Решение

---

Задача 0043g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 8675 Н/м³ — удельный вес минерального масла
р_м = 0,08 МПа = 0,08·10⁶ Па
Н = 4 м
D = 120 мм = 0,12 м
d = 60 мм = 0,06 м

Решение

---

Задача 0044g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 8830 Н/м³ — удельный вес нефти
р_м = 0,05 МПа = 0,05·10⁶ Па
Н = 3 м
D = 140 мм = 0,14 м
d = 70 мм = 0,07 м

Решение

---

Задача 0045g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 8915 Н/м³ — удельный вес масла турбинного
р_м = 0,1 МПа = 0,1·10⁶ Па
Н = 3,5 м
D = 160 мм = 0,16 м
d = 80 мм = 0,08 м

Решение

---

Задача 0046g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 12260 Н/м³ — удельный вес глицерина
р_м = 0,09 МПа = 0,09·10⁶ Па
Н = 4 м
D = 180 мм = 0,18 м
d = 90 мм = 0,09 м

Решение

---

Задача 0047g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 7848 Н/м³ — удельный вес спирта
р_м = 0,04 МПа = 0,04·10⁶ Па
Н = 3,6 м
D = 200 мм = 0,2 м
d = 100 мм = 0,1 м

Решение

---

Задача 0048g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 8110 Н/м³ — удельный вес керосина
р_м = 0,11 МПа = 0,11·10⁶ Па
Н = 3 м
D = 180 мм = 0,18 м
d = 90 мм = 0,09 м

Решение

---

Задача 0049g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 7300 Н/м³ — удельный вес бензина
р_м = 0,07 МПа = 0,07·10⁶ Па
Н = 4 м
D = 160 мм = 0,16 м
d = 80 мм = 0,08 м

Решение

---

Задача 0050g

Определить величину и направление силы F, приложенной к штоку поршня для удержания его на месте. Справа от поршня находится воздух. Слева от поршня и в резервуаре, куда опущен открытый конец трубки - жидкость Ж. Показания пружинного манометра р_м. Диаметр поршня D, штока - d.

γ = 9790 Н/м³ — удельный вес воды
р_м = 0,07 МПа = 0,07·10⁶ Па
Н = 15 м
D = 100 мм = 0,1 м
d = 50 мм = 0,05 м

Решение

---
