Задача 0216tВ цепи активные и реактивные сопротивления параллельных ветвей соответственно равны R₁, X₁, R₂, X₂, R₃, X₃. Сопротивление в неразветвленной части цепи R₀, X₀. К зажимам цепи приложено синусоидальное напряжение u = √2·U·sin 314t. Определить показания амперметров, активную мощность и коэффициент мощности на входе цепи.
U = 100 B; R₀ = 3 Ом; Х₀ = 4 Ом; R₁ = 12 Ом; Х₁ = 16 Ом; R₂ = 6 Ом; Х₂ = 8 Ом; R₃ = 16 Ом; Х₃ = -12 Ом; R₄ = 1 Ом.

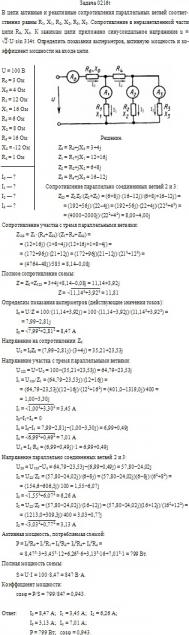

Макет решения задачи 0216t Макет - это уменьшенное изображение решения задачи

Ответ:I0 = 8,47 A; I1 = 3,45 A; I2 = 6,26 A; I3 = 3,13 A; I4 = 7,01 A; P = 799 Вт; cosφ = 0,943

Формат файла с решением:doc

Цена:180 руб.
