Задача 0051t

ТОЭ

Задача 0051tЦепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 80 В; Е₂ = 60 В; R_вт1 = 0,2 Ом; R_вт2 = 0,1 Ом; R_л = 0,7 Ом; R_н = 18 Ом.

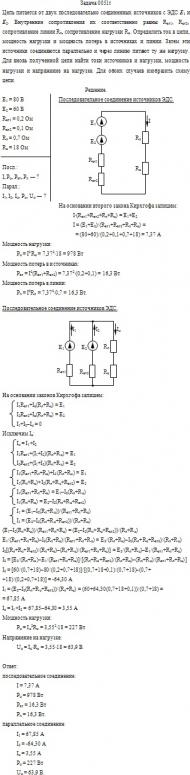

Макет решения задачи 0051t Макет - это уменьшенное изображение решения задачи

Ответ:последовательное соединение:
I = 7,37 A; Р_н = 978 Вт; Р_вт = 16,3 Вт; Р_л = 16,3 Вт;
параллельное соединение:
I₁ = 67,85 A; I₂ = -64,30 A; I_н = 3,55 A; Р_н = 227 Вт; U

Формат файла с решением:doc

Цена:120 руб.
