Задача 0406t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 20 кВ·А; U_1н = 6 кВ; U_2н = 230 В; Р₀ = 180 Вт; Р_к.н = 600 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0407t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 20 кВ·А; U_1н = 10 кВ; U_2н = 400 В; Р₀ = 220 Вт; Р_к.н = 600 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0408t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 30 кВ·А; U_1н = 6 кВ; U_2н = 230 В; Р₀ = 250 Вт; Р_к.н = 850 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0409t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 30 кВ·А; U_1н = 10 кВ; U_2н = 400 В; Р₀ = 300 Вт; Р_к.н = 850 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0410t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 50 кВ·А; U_1н = 6 кВ; U_2н = 525 В; Р₀ = 350 Вт; Р_к.н = 1325 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0411t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 50 кВ·А; U_1н = 10 кВ; U_2н = 400 В; Р₀ = 440 Вт; Р_к.н = 1325 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0412t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 100 кВ·А; U_1н = 6 кВ; U_2н = 525 В; Р₀ = 600 Вт; Р_к.н = 2400 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0413t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 100 кВ·А; U_1н = 10 кВ; U_2н = 400 В; Р₀ = 730 Вт; Р_к.н = 2400 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0414t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 180 кВ·А; U_1н = 6 кВ; U_2н = 400 В; Р₀ = 1000 Вт; Р_к.н = 4000 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0415t

Трехфазный трансформатор характеризуется следующими номинальными величинами: мощность S_н; высшее линейное напряжение U_1н; низшее линейное напряжение U_2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р₀ (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosφ₂=0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosφ₂ и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200ч, а в остальное время цепь вторичной обмотки разомкнута.
Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.
S = 180 кВ·А; U_1н = 10 кВ; U_2н = 525 В; Р₀ = 1200 Вт; Р_к.н = 4100 Вт; cosφ₂ = 0,8; β = 0,25; 0,5; 0,75; Т_н = 4200ч.

Задача 0416t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 20 кВ·А; U_1н = 6 кВ; U_2н = 400 В; η_н = 96,2 %; Р_к.н = 600 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0417t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 20 кВ·А; U_1н = 10 кВ; U_2н = 400 В; η_н = 96 %; Р_к.н = 600 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0418t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 30 кВ·А; U_1н = 6 кВ; U_2н = 400 В; η_н = 96,5 %; Р_к.н = 850 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0419t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 30 кВ·А; U_1н = 10 кВ; U_2н = 400 В; η_н = 93,3 %; Р_к.н = 850 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0420t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 50 кВ·А; U_1н = 6 кВ; U_2н = 525 В; η_н = 96,7 %; Р_к.н = 1325 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0421t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 50 кВ·А; U_1н = 10 кВ; U_2н = 400 В; η_н = 96 %; Р_к.н = 1325 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0422t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 100 кВ·А; U_1н = 6 кВ; U_2н = 525 В; η_н = 98 %; Р_к.н = 2400 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0423t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 100 кВ·А; U_1н = 10 кВ; U_2н = 400 В; η_н = 97 %; Р_к.н = 2400 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0424t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 180 кВ·А; U_1н = 6 кВ; U_2н = 525 В; η_н = 97,3 %; Р_к.н = 4000 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0425t

Трехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 180 кВ·А; U_1н = 10 кВ; U_2н = 525 В; η_н = 97 %; Р_к.н = 4100 Вт; u_к = 5,5 %; β = 0,25; 0,5.

Задача 0516t

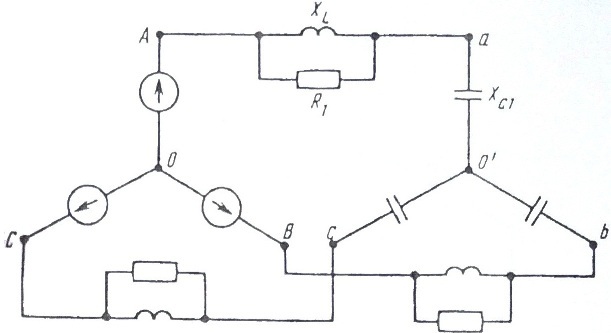

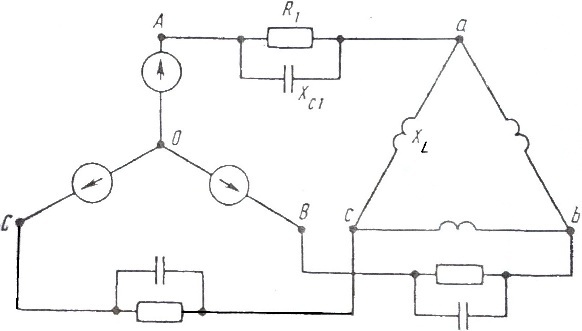

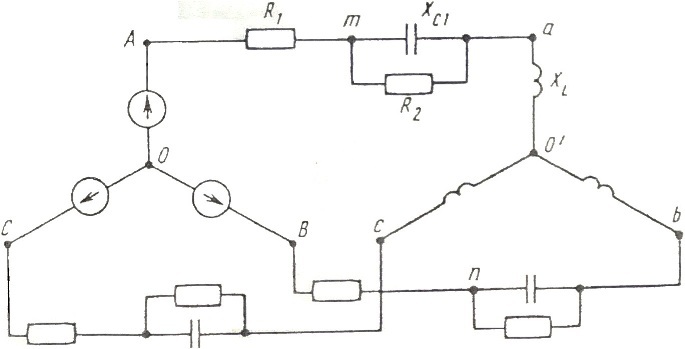

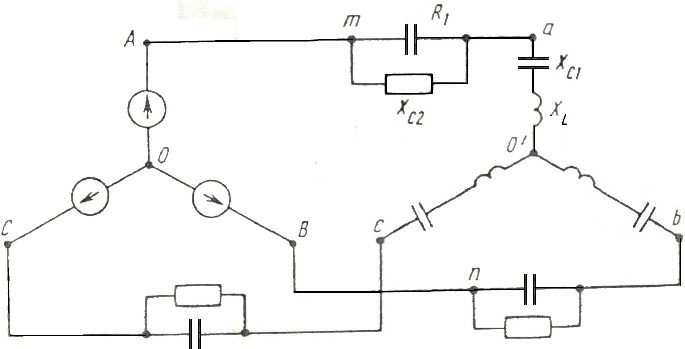

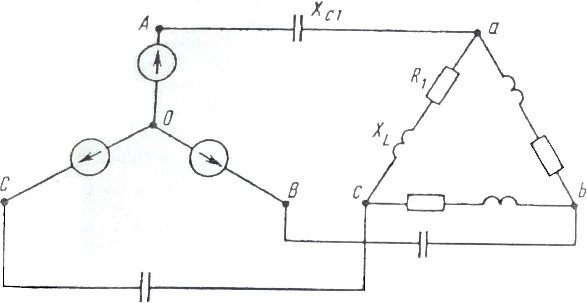

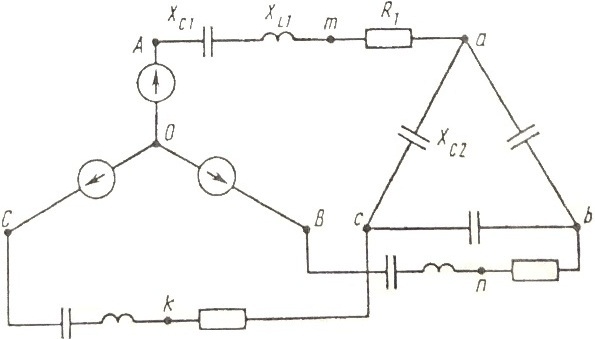

На рис. 3-1—3-20 приведены схемы трехфазных цепей. В каждой из них имеется трехфазный генератор (создающий трехфазную симметричную синусоидальную э. д. с.) и симметричная нагрузка. Значения амплитуды э. д. с. фазы генератора E_Am, периода T, параметров R₁, R₂, L, C₁ и C₂ приведены в табл. 3-1. Начальную фазу э. д. с. e_A принять нулевой. Требуется: определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы. Построить векторную диаграмму токов и напряжений.

Задача 0517t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0518t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0519t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0520t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0521t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0522t

Рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Задача 0523t

Дана электрическая цепь, в которой происходит коммутация (4-1—4-20). В цепи действует постоянная э.д.с. E. Параметры цепи приведены в табл. 4-1. Требуется определить закон изменения во времени тока после коммутации в одной из ветвей схемы или напряжения на каком-либо элементе или между заданными точками схемы.
Задачу следует решать двумя методами: классическим и операторным. на основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени на интервале от t=0 до t=3/|p|_мин. Здесь |p|_мин — меньший по модулю корень характеристического уравнения.
