Задача AGKel

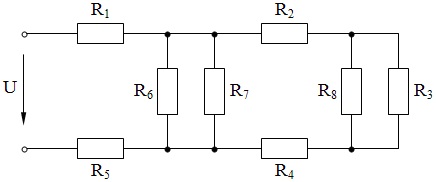

Заданы параметры электрической цепи. Определить токи в цепи.

U	R1	R2	R3	R4	R5	R6	R7	R8
В	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом
120	16	12	30	6	8	9	18	10

Решение

Задача AGLel

1. Дать определение законов Ома и Кирхгофа.
2. Что такое источники тока и напряжения.
3. Дать определение методу контурных токов.
4. Выразить полную мощность для электрических цепей постоянного и переменного токов.

Решение

Задача AGOel

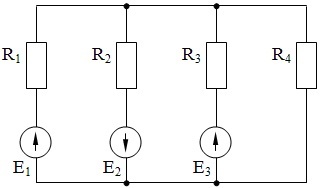

В электрической цепи определить токи методом контурных токов.
Е₁ = 50 В, Е₂ = 10 В, Е₃ = 10 В, R₁ = 5 Ом, R₂ = 8 Ом, R₃ = 20 Ом, R₄ = 0 Ом.
.

Решение

Задача AGTel

Рассчитать токи в ветвях электрической цепи переменного тока и построить диаграмму напряжений, если дано:
U = 110 B; R₁= 5 Ом; R₂= ∞; X_L= 15 Ом; X_C = 10 Ом.
.

Решение

Задача AGUel

Рассчитать точки в ветвях электрической цепи переменного тока и построить диаграмму напряжений, если дано:
U = 220е^j45° B; R₁= 3 Ом; R₂= 6 Ом; X_C = X_L= 500 Ом.
.

Решение

Задача AGXel

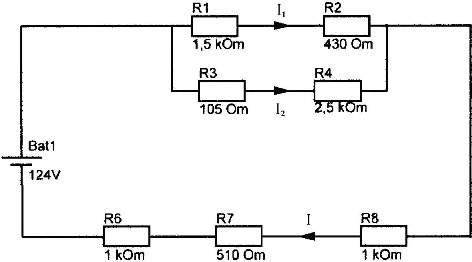

Рассчитайте ток в цепи и падение напряжения на каждом сопротивлении схемы.
.

Решение
